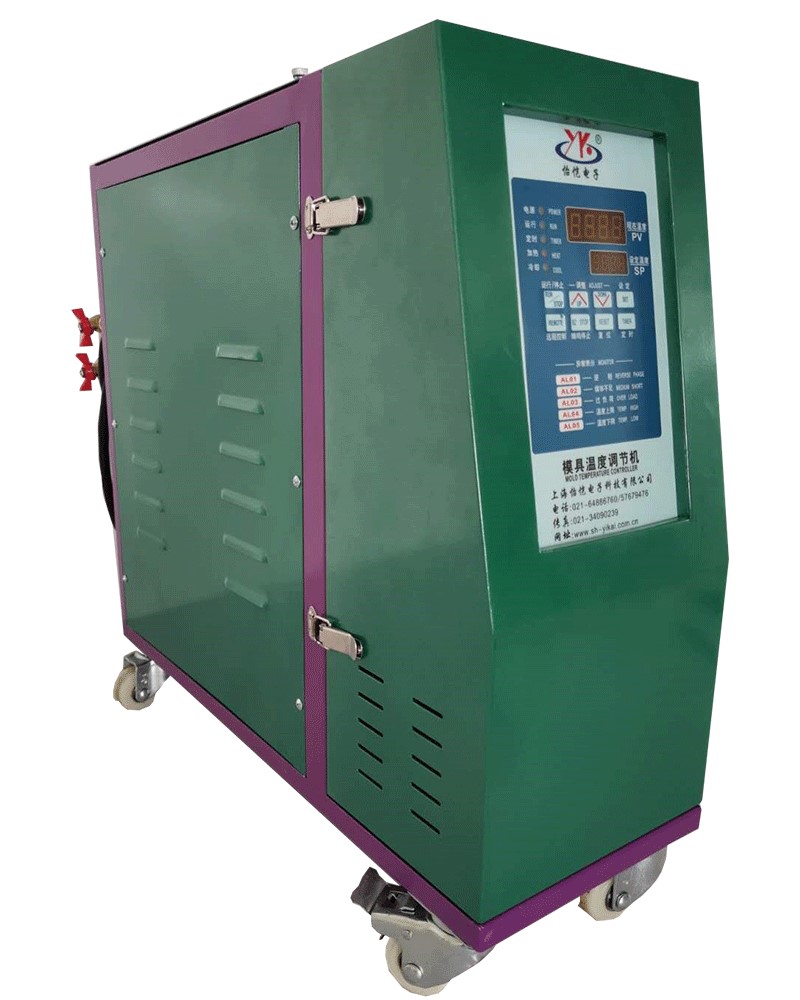

Блок контроля температуры воды (120℃, одна зона)
Общие сведения
- Регулятор температуры пресс-формы оснащен устройством нагрева, охлаждения и циркуляции теплоносителя, а также регулятором температуры, обладает оптимизированной конструкцией и небольшой площадью основания;

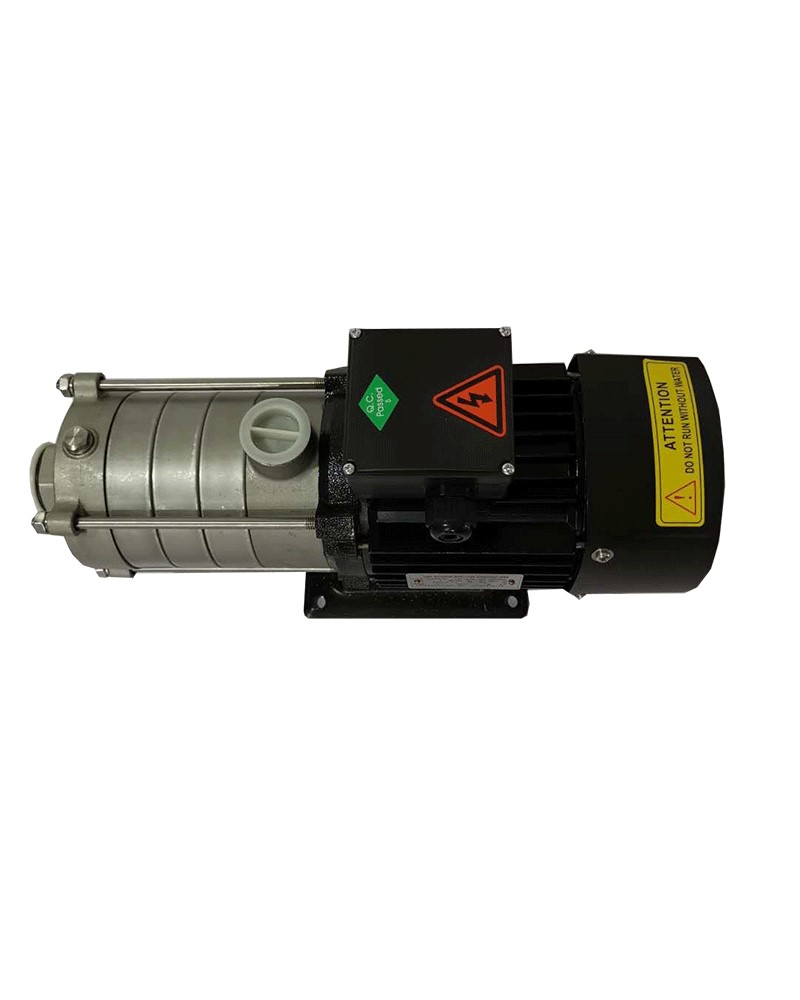

- Насосы из нержавеющей стали высокого давления и большого расхода характеризуются устойчивостью к коррозии, ржавчине и загрязнению, обладают исключительной долговечностью и используются для поддержания постоянной температуры формы и повышения стабильности производства;

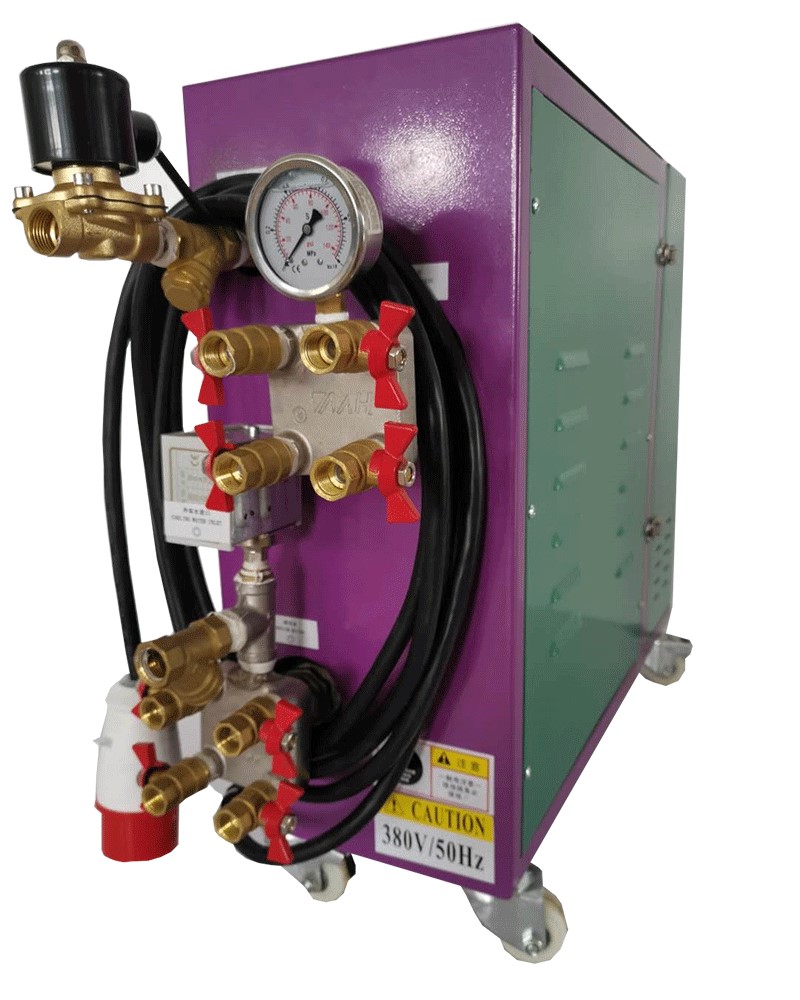

- Трубы и фитинги из нержавеющей стали SUS304: все соединения труб надежно герметизированы высокотемпературным герметиком для продления срока эксплуатации;
- Теплоносителем данного контроллера температуры является вода с максимальной контрольной температурой 120 ℃;

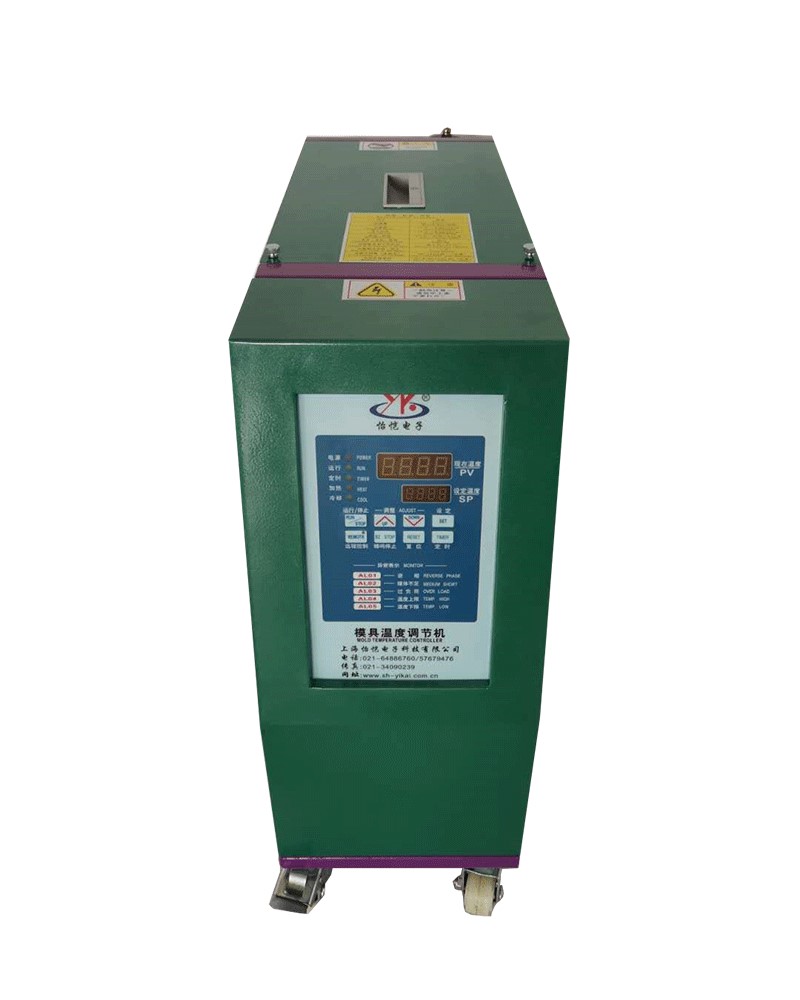

- Система управления оснащена микрокомпьютером и усовершенствованным контроллером, позволяющими выполнять множество функций, включая запуск и отключение по времени, а также многочисленные сигналы тревоги. Режим ПИД-регулирования и методы нагрева бесконтактного твердотельного реле (SSR) используются для достижения точного контроля температуры и увеличения срока эксплуатации. Температура устанавливается и отображается в цифровом виде. Устройство оснащено стандартным таймером (до 99 часов 59 минут);
- На термопластавтомате установлено устройство аварийного сигнала. Как только машина получает сигнал тревоги, она автоматически останавливается;

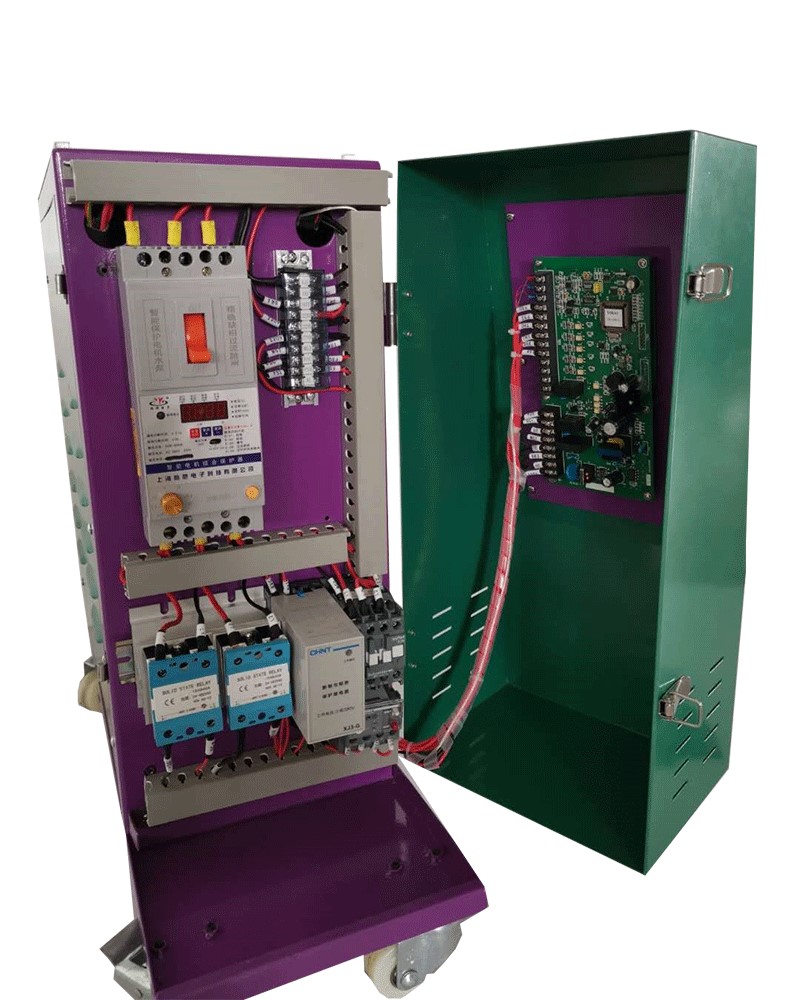

- Главный выключатель питания имеет функции защиты от потери фазы, перегрузки, несимметрии тока и утечки тока. При повреждении или закорачивании SSR главный выключатель питания автоматически срабатывает;
- Когда разница температур между циркулирующей водой и подаваемой водой превышает 30 ℃, то напряжение подачи воды может быть установлено выше 0,1 МПа для стабилизации контролируемой температуры;
- При разрыве трубы водяной насос и нагреватель автоматически останавливаются, чтобы предотвратить повреждение нагревателя.
Сигнализация и защита
- Сигнализация потери фазы
- Сигнализация изменения фазы
- Сигнализация нехватки нагревающей среды (вода)
- Сигнал о перегрузке
- Аварийный сигнал аномально высокой температуры и защита от автоматического отключения
- Аварийный сигнал аномально низкой температуры
Технические характеристики
| Модель | YK-1HW120-6KW | YK-1HW120-9KW | YK-1HW120-18KW | YK-1HW120-24KW |
| Нагревающая среда | Вода |
| Рабочая температура | Макс. 120℃ |
| Режим управления | PID контроль |
| Мощность нагревательной трубки (кВт) (200В/380В/415В) | 6 | 9 | 12 | 24 |
| Водяная помпа | Мощность двигателя (кВт) | 0.55 | 0.75 | 1.5 | 2.4 |
| Макс. давление (МПа) | 0.35 | 0.36 4 | 0.37 | 0.45 |
| Макс. расход（л/мин） | 68 | 133 | 185 | 266 |
| Метод охлаждения | Прямое охлаждение 9 12 12 12 20 |
| Диаметр трубки | Трубка для циркуляции горячей воды | 3/8(10A) × 2 контура | 3/8(10A) × 4 контура | 3/8(10A) × 8 контуров | 3/8(10A) ×12 контуров |
| Трубка для циркуляции холодной воды | 1/2 дюйма (DN 15мм) | 3/4 дюйма (DN 20мм) | 1 дюйм |
| Источник питания | AC200В±10%/60(50)Гц 3P AC220В±10%,50/60Гц 3P AC/380В/415В/50Гц 3P |
| Общая мощность (KVA) | 6.55 | 9.75 | 19.5 | 26.4 |
| Расход охлаждающей воды (л/мин) | ≥5 | ≥15 | ≥25 | ≥45 |
| Давление охлаждающей воды (МПа) | 0.1-0.5 |
| Размер (Д*Ш*В), мм | 600*235*605 | 600*235*605 | 635*235*640 | 630*300*870 |
| Вес (кг) | 65 | 75 | 105 | 140 |
Когда разница температур между циркулирующей водой и подаваемой водой превышает 30 ℃, то напряжение подачи воды может быть установлено выше 0,1 МПа для стабилизации контролируемой температуры.
Все модели, представленные выше, являются стандартными устройствами контроля температуры 120℃. Доступны услуги по разработке индивидуальных моделей с индивидуальными характеристиками.
