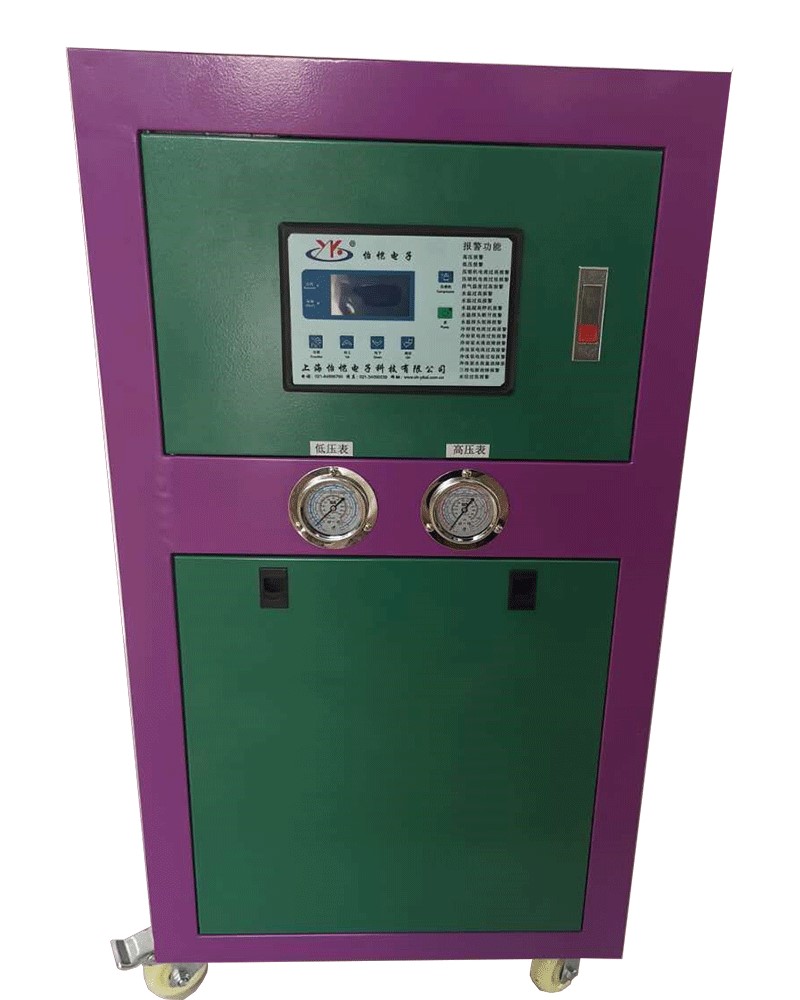

Блок контроля температуры с водяным охлаждением

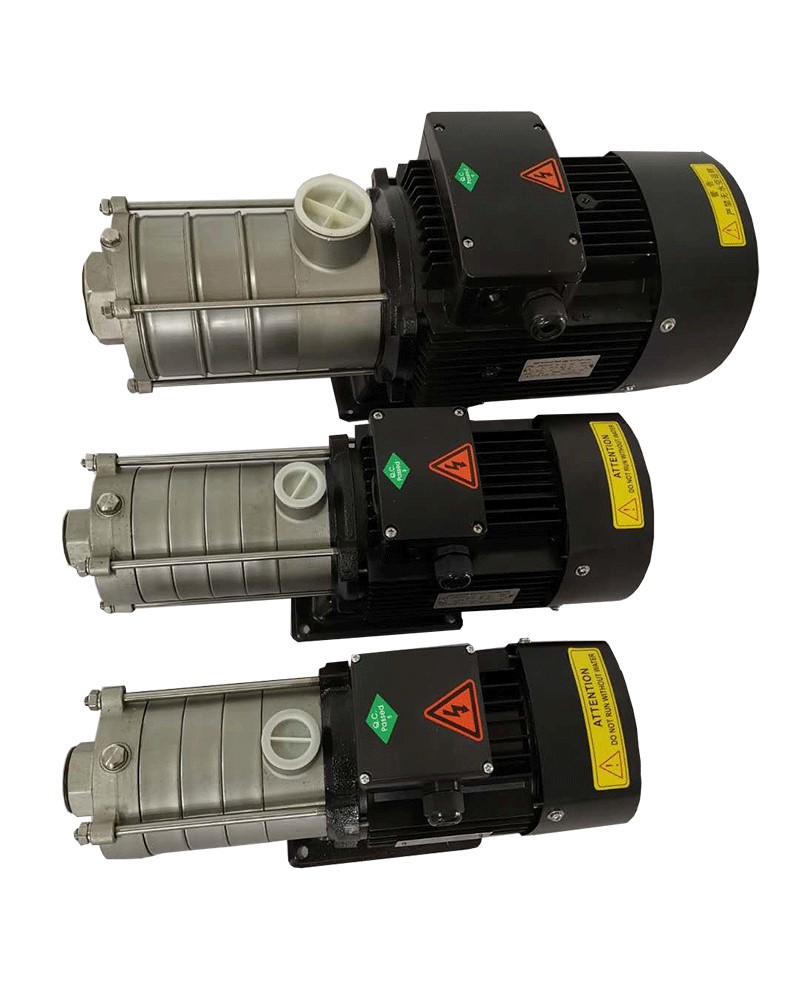

Многоступенчатый насос из нержавеющей стали 304

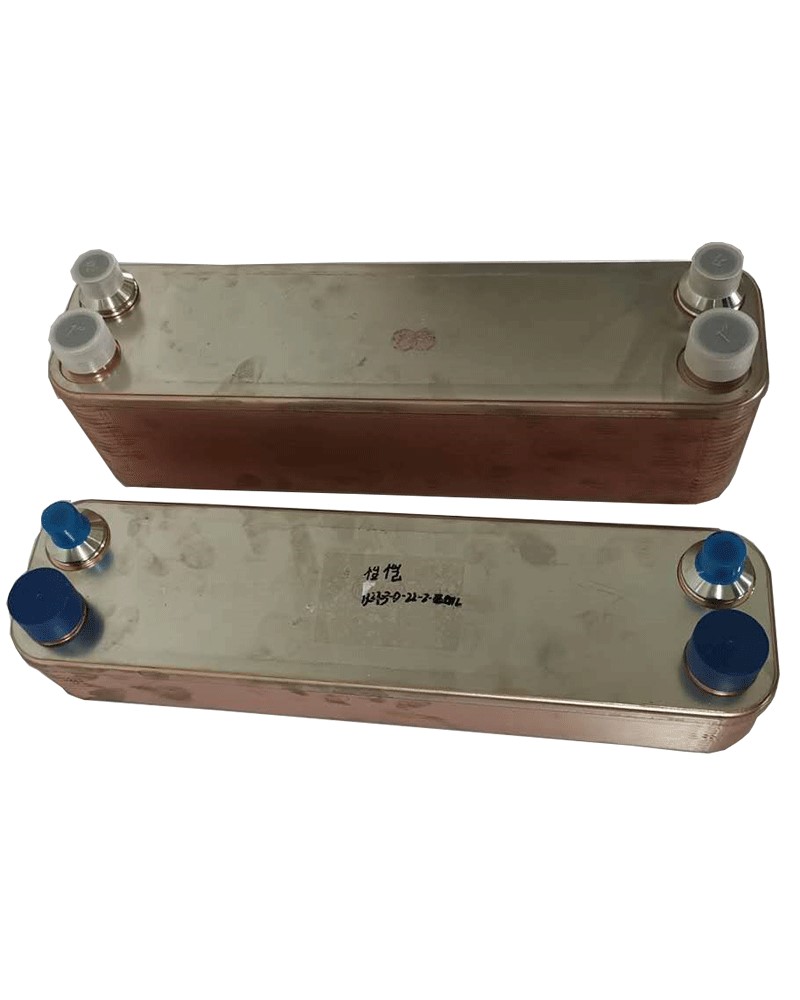

Пластинчатый конденсатор и испаритель из нержавеющей стали 316

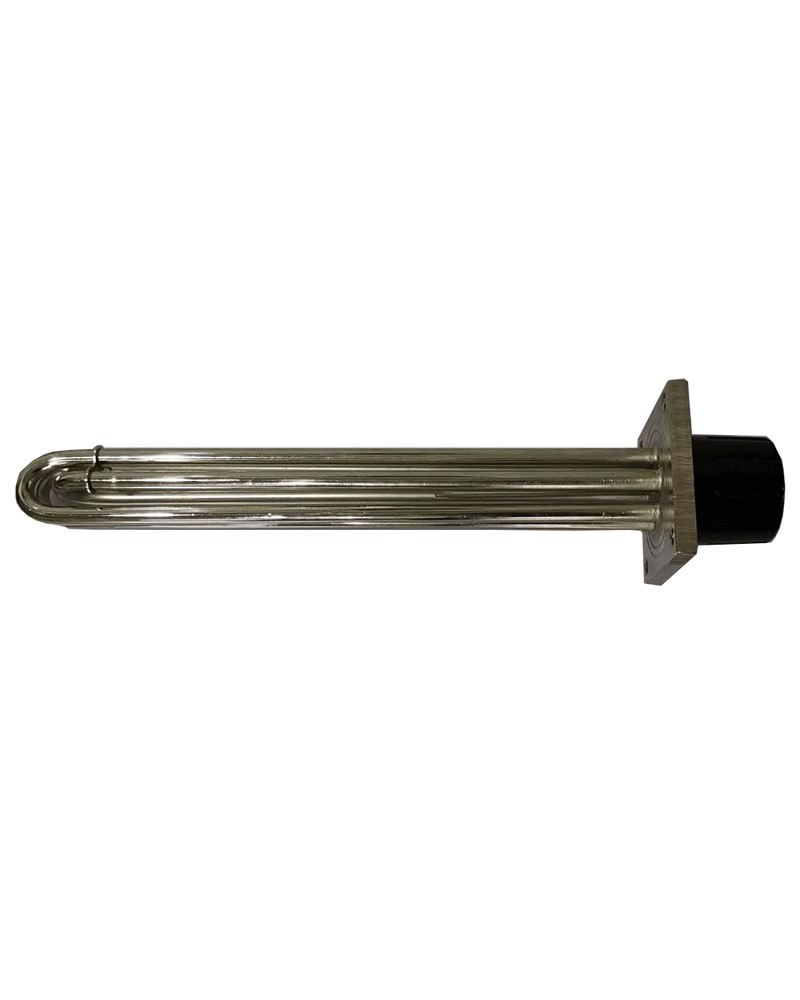

Нагревательная трубка из нержавеющей стали 316

Общие сведения

Промышленный блок управления оснащен охлаждающими и нагревательными устройствами для регулирования температуры воды в диапазоне от 5 ℃ до 90 ℃;
Нагревательный модуль с твердотельным реле характеризуется высокой прочностью и надежностью;
Компрессор со встроенными защитными устройствами характеризуется низким уровнем шума, высокой прочностью и энергоэффективностью;
Термостатические расширительные клапаны Alco;
Конденсатор и испаритель изготовлены из пластинчатых теплообменников из нержавеющей стали 316, что увеличивает эффективность охлаждения на 30%;
Резервуар для воды, трубопровод и насос из нержавеющей стали SUS304 характеризуются превосходной устойчивостью к коррозии и давлению, отличной прочностью и стабильностью;
Система управления на основе микропроцессора в автоматическом режиме контролирует работу машины с превосходной стабильностью, высокой точностью и низким уровнем отказов;
Аварийная сигнализация и защита для хладагента от чрезмерно высокого или слишком низкого давления, перегрузки двигателя компрессора, ненормального охлаждения, аномальной температуры охлаждающей среды, отключения датчика температуры, смены фаз или потери фаз;
Долговечные магнитные насосы из нержавеющей стали высокого давления и большого расхода используются для обеспечения однородной температуры формования, повышения чистоты трубопроводов и повышения стабильности производства.

Технические характеристики

Модель			YK-CWS-H-3	YK-CWS-H-5			YK-CWS-H-8			YK-CWS-H-10		YK-CWS-H-15
Диапазон температур			5-90℃
Среда			Вода
Охлаждающая емкость (кВт)		10℃	7.5	12.6			20.5			26.5		41.5
		15℃	9	14.8			24			31		49
Компрессор		Мощность (кВт)	2.2	3.7			6			7.5		11.2
Мощность нагревателя			6	9			9			12		12
Хладагент			R22 R407C R410A
Испаритель	Тип		Испаритель из нержавеющей стали 316
Конденсатор			Конденсатор из нержавеющей стали 316
Емкость резервуара для воды (л)			60				120					150
Технологический насос	Мощность (кВт)		0.55			0.75			1.5			2.2
	Макс. давление (МПа)		0.36			0.37			0.39			0.5
	Макс. расход (л/мин)		50			90			150			200
Расход охлаждающей воды (л/мин)			50		76			115			139		206
Вес (кг)			245		265			345			370		490
Общая мощность (кВт)			8.75		13.5			16.5			21		25.4
Мощность выключателя (А)			63(200В, 3P)		100(200В, 3P)			100(200В, 3P)			100(200В, 3P)		125(200В, 3P)
			25(380В, 3P)		32(380В, 3P)			40(380В, 3P)			63(380В, 3P)		63(380В, 3P)
Напряжение питания			AC200В±10%/ 60Гц 3P AC380В±10% 50Гц 3P
Сигнал тревоги			Аномально высокое или низкое давление хладагента, перегрузка компрессора или технологического насоса, ненормальное охлаждение, аномальная температура охлаждающей жидкости, отсоединение датчика температуры, реверсирование фаз, потеря фаз
Размер (ШхГхВ,мм)			11005401000				13006401150					13007001300

Холодопроизводительность - это значение охлаждающей воды 7 ℃, охлаждающей воды на входе 30 ℃ и охлаждающей воды на выходе 35 ℃. Помимо стандартных моделей, представленных в каталоге, компания предлагает услуги по разработке контроллеров в соответствии с характеристиками заказчика.
