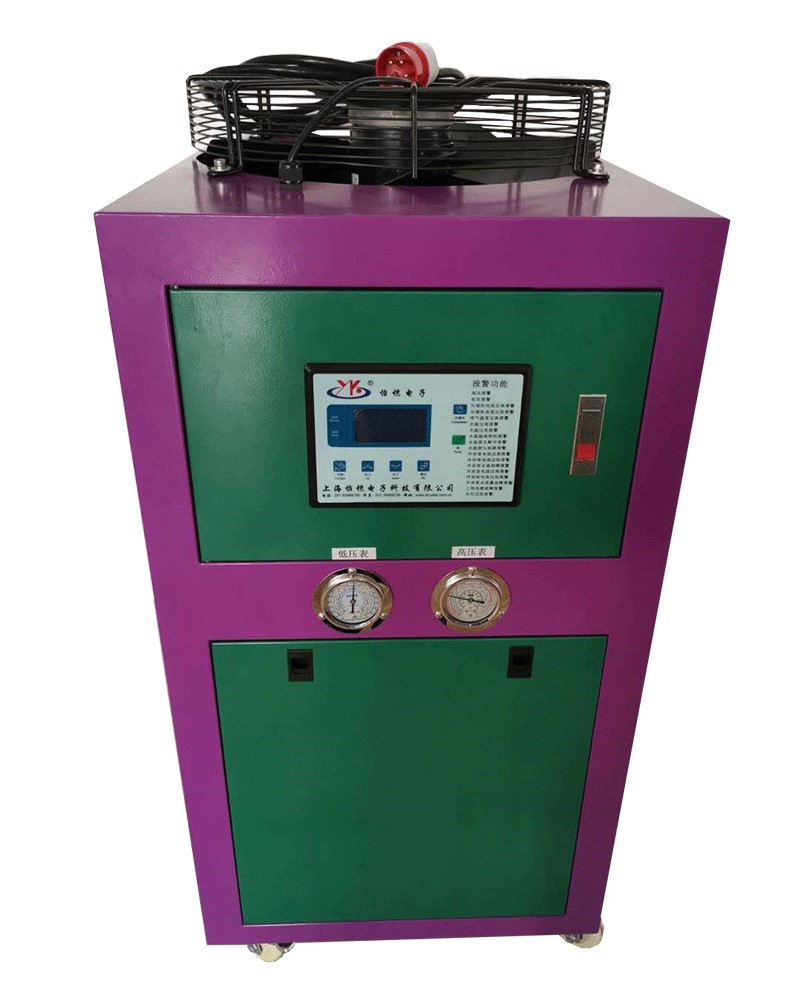

Блок контроля температуры с воздушным охлаждением

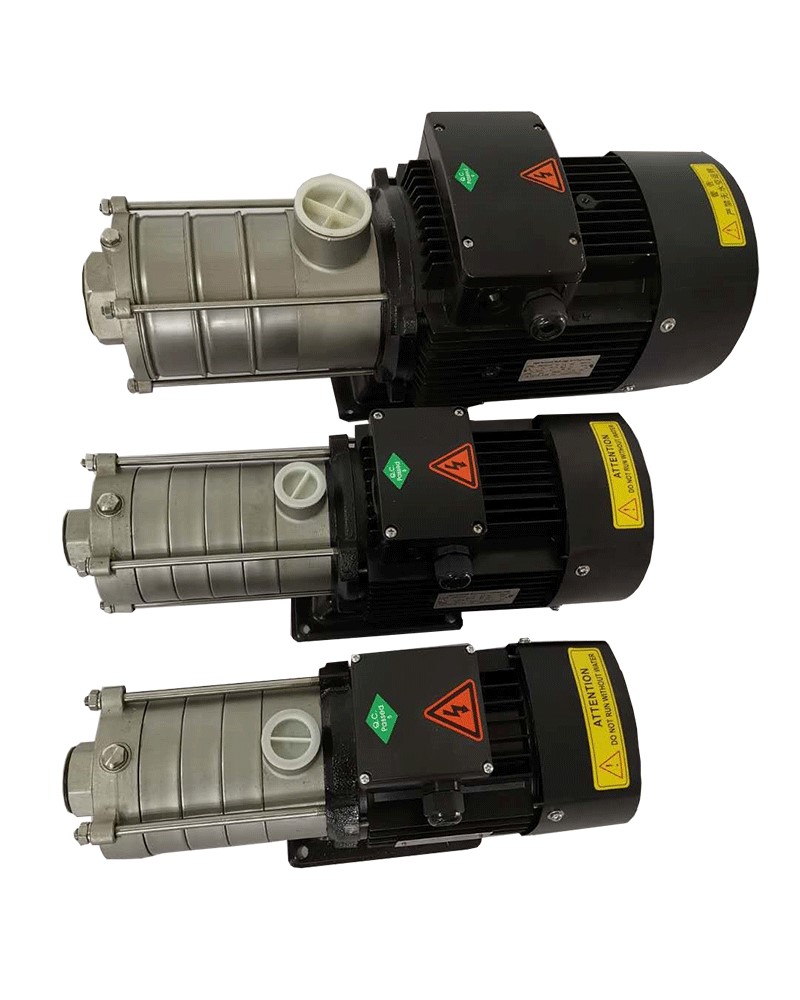

Многоступенчатый насос из нержавеющей стали 304

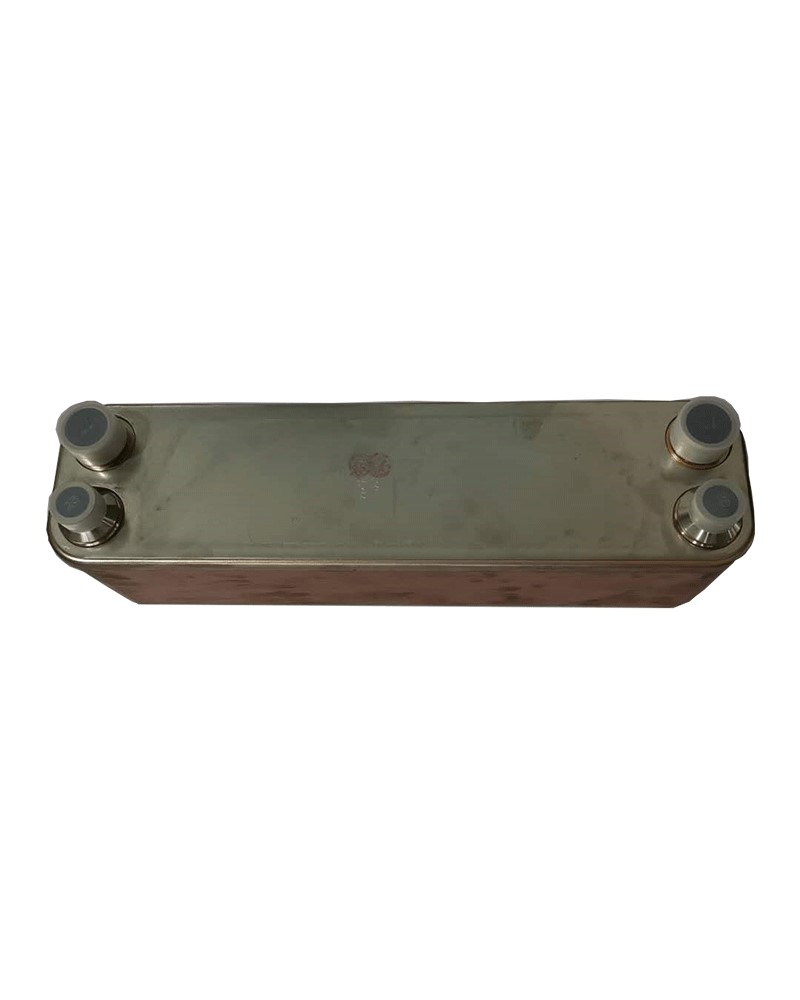

Пластинчатый испаритель из нержавеющей стали 316

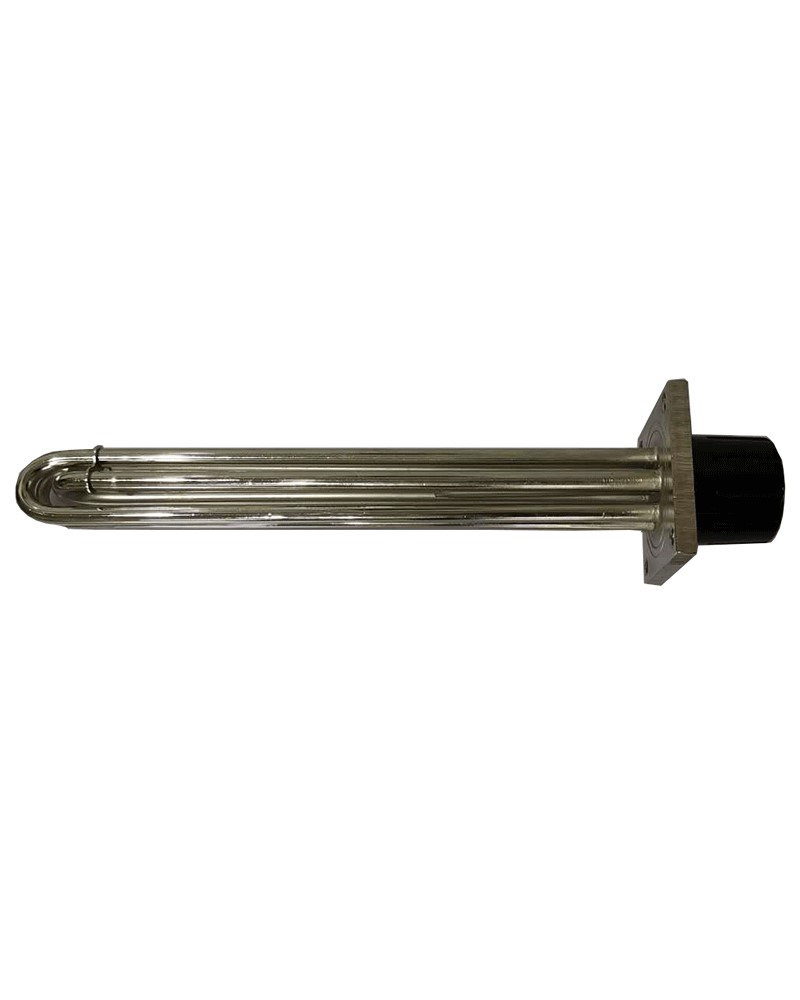

Нагревательная трубка из нержавеющей стали 316

Общие сведения

Устройство оснащено нагревателем и охлаждающим устройством, что позволяет устройству поддерживать постоянную температуру воды в диапазоне от 5 ℃ до 90 ℃;
В качестве нагревательного модуля используется SSR, который характеризуется высокой прочностью и длительным сроком эксплуатации;
Компрессоры со встроенными устройствами безопасности обеспечивают низкий уровень шума, низкое энергопотребление и отличную долговечность;
Расширительные клапаны Alco высокой степени надежности;
Испаритель изготовлен из нержавеющей стали 316, обеспечивающего отличные характеристики охлаждения с повышением рабочей эффективности на 30%;
Резервуар для воды, трубопроводы и насосы изготовлены из высококачественной нержавеющей стали SUS304, обладают отличной устойчивостью к коррозии и давлению, а также исключительной прочностью и надежностью;
Система управления на базе микрокомпьютера в автоматическом режиме контролирует работу машины в режиме реального времени, обеспечивая лучшую стабильность, более высокую точность и меньшую частоту отказов;
Аварийная сигнализация и защита для хладагента от высокого или низкого давления, перегрузки, аномального охлаждения, аномальной температуры охлаждающей жидкости, отсоединения датчика температуры, реверсирования или потери фаз;
Долговечные магнитные насосы из нержавеющей стали высокого давления и большого расхода обеспечивают постоянную температуру и повышают стабильность формования.

Технические характеристики

Модель			YK-CWF-H-3	YK-CWF-H-5			YK-CWF-H-8			YK-CWF-H-10			YK-CWF-H-15
Диапазон температур			5-90℃
Среда			Вода
Охлаждающая емкость (кВт)	10℃		7.5	12.6			20.5			26.5			41.5
	15℃		9	14.8			24			31			49
Компрессор	Мощность (кВт)		2.2	3.7			6			7.5			11.2
Мощность нагревателя			6	9			9			12			12
Хладагент			R22 R407C R410A
Испаритель		Тип	Пластинчатый испаритель из нержавеющей стали 316
Конденсатор			Высокоэффективный конденсатор с алюминивыми оребрениями
Охлаждающий вентилятор		Мощность (кВт)	0.24*1		0.38*1			0.38*2			0.38*2			0.8*2
		Поток воздуха (м/ч)	4000		6000			6000*2			6800*2			12200*2
Емкость резервуара для воды (л)			60				120						150
Технологический насос		Мощность (кВт)	0.55			0.75			1.5			2.2
		Макс. давление (МПа)	0.36			0.37			0.39			0.5
		Макс. расход (л/мин)	50			90			150			200
Расход охлаждающей воды (л/мин)			50		76			115			139			206
Вес (кг)			245		265			345			370			490
Общая мощность (кВт)			8.75		13.5			16.5			21			25.4
Мощность выключателя (А)			63(200В, 3P)		100(200В, 3P)			100(200В, 3P)			100(200В, 3P)			125(200В, 3P)
			25(380В, 3P)		32(380В, 3P)			40(380В, 3P)			63(380В, 3P)			63(380В, 3P)
Напряжение питания			AC200В±10%/ 60Гц 3P AC380В±10% 50Гц 3P
Сигнал тревоги			Аномально высокое или низкое давление хладагента, перегрузка компрессора или технологического насоса, ненормальное охлаждение, аномальная температура охлаждающей жидкости, отсоединение датчика температуры, реверсирование фаз, потеря фаз
Размер (ШхГхВ,мм)			11005401000				13006401150						13007001300

Холодопроизводительность - это значение охлаждающей воды 7 ℃, охлаждающей воды на входе 30 ℃ и охлаждающей воды на выходе 35 ℃. Помимо стандартных моделей, представленных в каталоге, компания предлагает услуги по разработке контроллеров в соответствии с характеристиками заказчика.
